Questão
ID 1521753Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
Os circuitos equivalentes de sequência zero de transformadores trifásicos de potência, podem ser representados apenas pela sua reatância de dispersão em pu, uma vez que as suas bases estejam perfeitamente casadas.

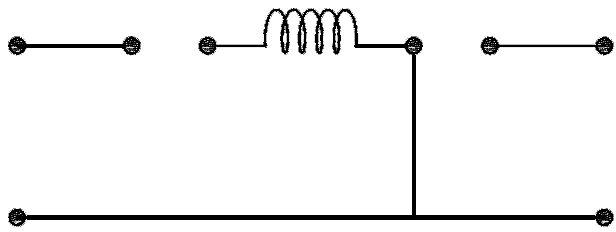

A figura abaixo ilustra um diagrama de sequência zero para um tipo de ligação (no primário e no secundário) de um transformador e sua reatância de dispersão.
Figura: Ligação e diagrama de sequência zero para transformador trifásico.
O diagrama representado anteriormente corresponde a qual tipo de ligação?
