Questão 1521750

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1521750

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

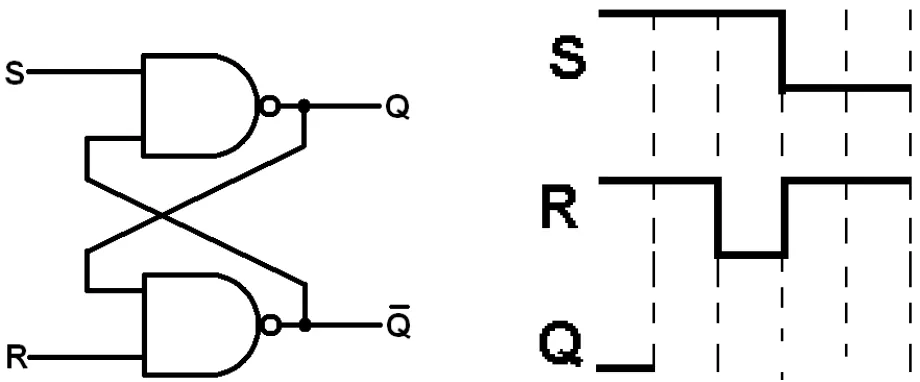

Considere o circuito flip-flop RS básico, conforme apresentado na Figura 13.

São apresentados os sinais das entradas R e S. Considere ainda que a saída Q está em nível lógico baixo no instante inicial.

FIGURA 13

Qual forma de onda que apresenta a saída Q para o circuito e as condições propostas?
