Questão 1521745

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1521745

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

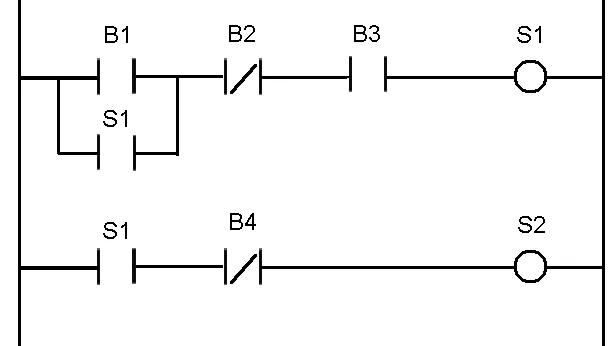

É apresentado na Figura 14 um trecho de um programa de um Controlador Lógico Programável (CLP) feito em LADDER.

FIGURA 14

B1, B2, B3 e B4 são entradas do CLP ligadas a sensores NA (normalmente aberto) sem retenção, S1 é uma saída auxiliar e S2 é uma saída do CLP que quando acionada liga um motor. Quando a saída S2 não está acionada, o motor está desligado.

Baseado no trecho de programa e nas informações apresentadas é CORRETO afirmar que:

Alternativa A:
Depois que o motor estiver ligado, o acionamento do sensor B4 provocará o desligamento do motor. Para ligá-lo novamente, será necessário que os sensores B1 e B3 sejam acionados simultaneamente.
Alternativa B:
Se o sensor B2 for acionado o motor será desligado e para ligá-lo novamente será necessário que os sensores B1 e B3 sejam acionados simultaneamente.
Alternativa C:
O motor somente ficará ligado enquanto o sensor B1 estiver acionado.
Alternativa D:
Para ligar o motor, é indispensável que os sensores B1, B2 e B3 sejam acionados.
Alternativa E:
Se o motor estiver ligado, o acionamento do sensor B1 provocará o desligamento do motor.
