Questão 1521738

Observe o sistema elétrico ilustrado abaixo.

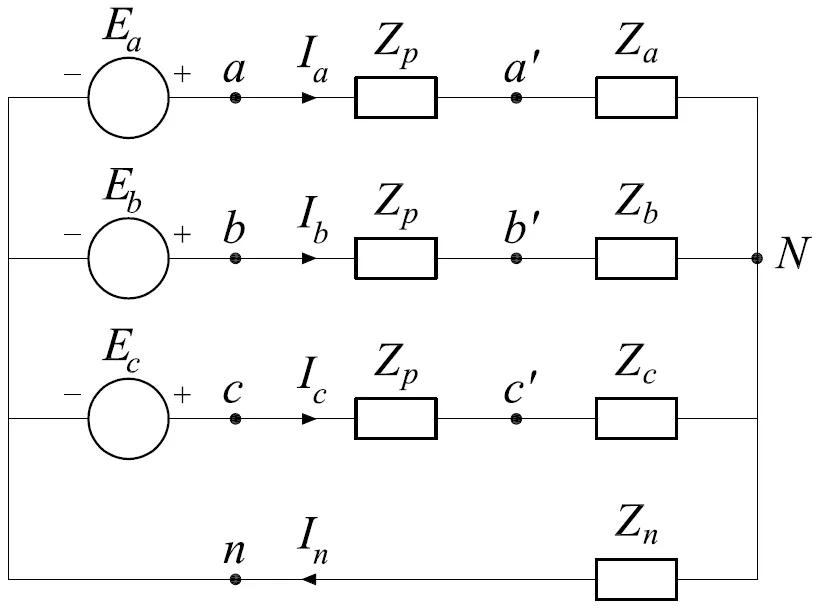

Figura: Circuito trifásico equilibrado com tensões simétricas e carga desequilibrada em estrela a quatro fios.

Z_p = Z_n =(1+ j2) Ω

Z_a = 5 Ω

Z_b = j7 Ω

Z_c = -j4 Ω

Sabe-se que as tensões de fase interna do gerador são simétricas de sequência positiva e de valor igual a 110 V. Tomando a fase “a” como referência e sabendo que o seu ângulo de fase é igual a 0 (zero), assinale a alternativa CORRETA que corresponde a corrente de linha \(I_a\) desse sistema.
