Considere o circuito de polarização de transistor por divisor de tensão conforme Figura 12, com valores de V CC = 10V, R 1 =4KΩ, R 2 = 1KΩ, R E = 1KΩ, R C = 2KΩ e β=100. FIGURA 12 Qual o valor da tensão coletor-emissor (VCE)?

Questão 1521731

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1521731

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

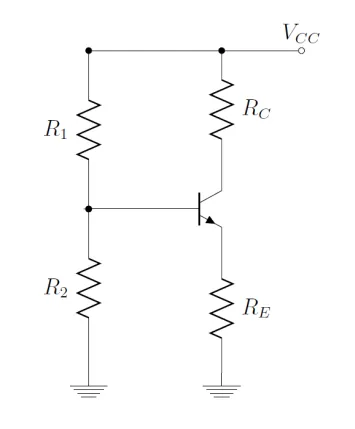

Considere o circuito de polarização de transistor por divisor de tensão conforme Figura 12, com valores de V_CC = 10V, R₁ =4KΩ, R₂ = 1KΩ, R_E = 1KΩ, R_C = 2KΩ e β=100.

FIGURA 12

Qual o valor da tensão coletor-emissor (VCE)?
