Questão
ID 1521730Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

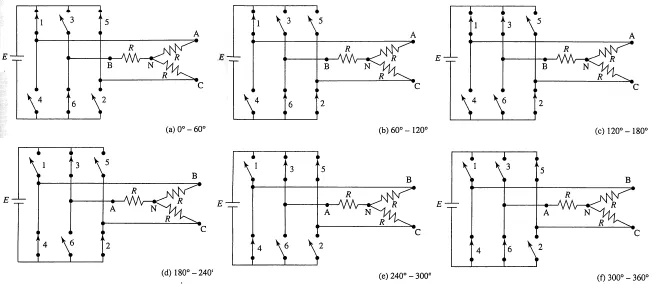

Uma carga trifásica em Y com resistência de 20Ω está sendo alimentada por um inversor trifásico em ponte. A fonte de tensão CC é de 500V e o inversor opera no modo de condução por 180°. A Figura 7 mostra as etapas de chaveamento desse inversor. Dessa forma, assinale a alternativa que corresponde a corrente fornecida pela fonte CC.
FIGURA 7
