Questão
ID 1521724Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Físicos e Matemáticos
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
Através do modelo ABCD para linha de transmissão (LT) é possível a determinação de um circuito equivalente, conforme ilustrado a seguir. Os parâmetros ABCD são conhecidos como constantes genéricas do quadripolo equivalente de uma LT de parâmetros distribuídos.

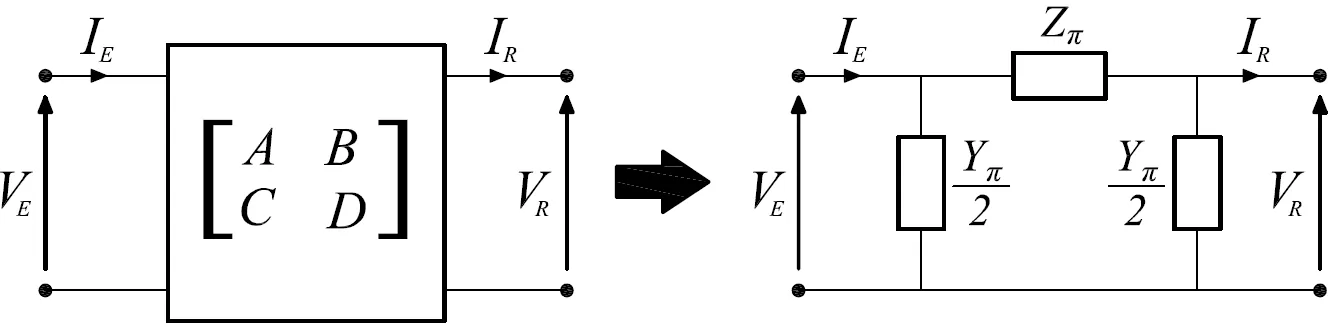

Figura: Correspondência entre os modelos ABCD e o modelo π do quadripolo associado a uma linha de transmissão.
Assinale a alternativa CORRETA que corresponde à relação das grandezas da barra emissora, VE e IE, respectivamente, para o modelo equivalente:
