Questão
ID 1521718Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

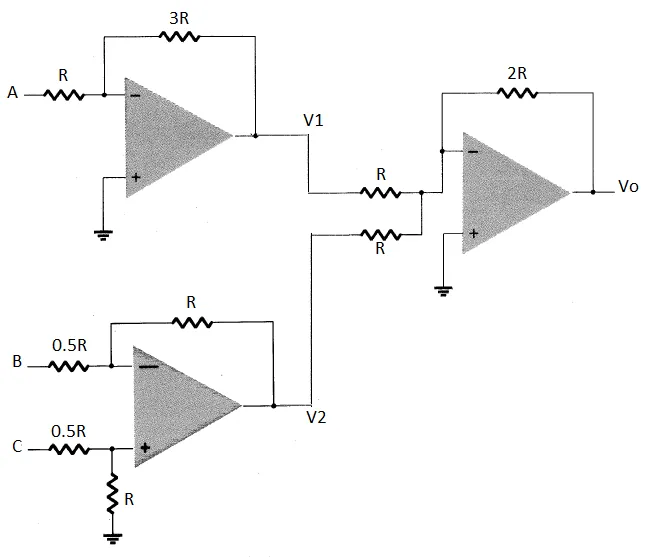

Dado o circuito a seguir (Figura 6), determine a correta expressão de saída (Vo) em função de A, B e C.
FIGURA 6
Selecione a alternativa que representa corretamente a expressão de saída Vo do circuito da FIGURA 6.
