Questão
ID 1521714Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

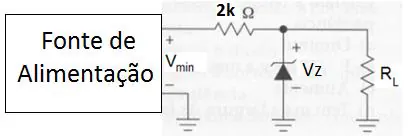

O Circuito da Figura 10 representa uma fonte cc utilizando diodo Zener como regulador de tensão. O diodo Zener utilizado possui uma tensão Zener Vz=10V e uma corrente mínima igual a 5mA. Sabendo que a tensão mínima da fonte de alimentação é 24V, determine o valor mínimo da Resistência de carga (RL) que garanta o funcionamento do regulador Zener e assinale a alternativa correta.
FIGURA 10
