Questão
ID 1521710Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

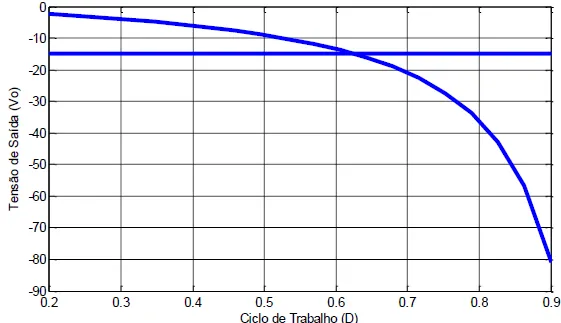

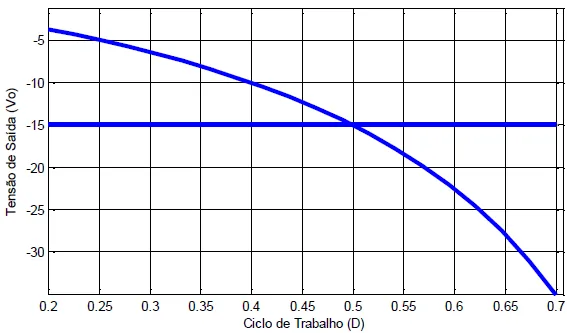

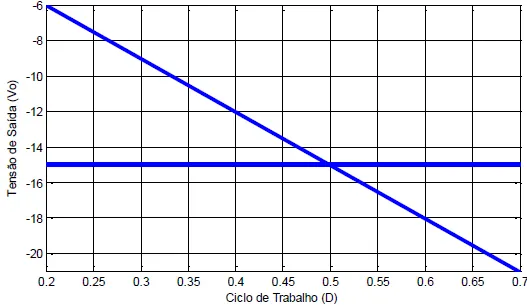

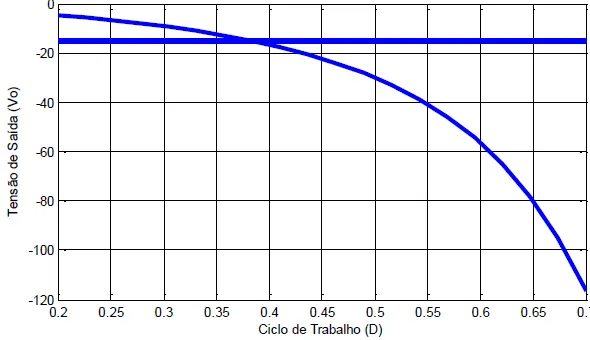

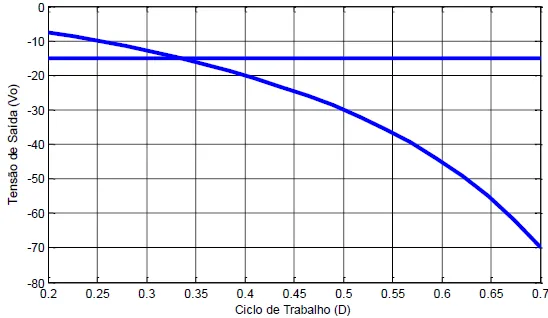

Um regulador buck-boost tem característica de produzir uma tensão de saída (Vo), em amplitude, maior, igual ou menor que a tensão de entrada (Va). O valor de Vo dependerá do ciclo de trabalho (D) de operação do circuito. Dessa forma, assinale a alternativa que representa a relação da tensão de saída (Vo) em função do ciclo de trabalho (D) de um regulador buck-boost com tensão de entrada (Va) igual a 15V. Considere Vo com polaridade inversa à Va.
