Questão 1521709

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1521709

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

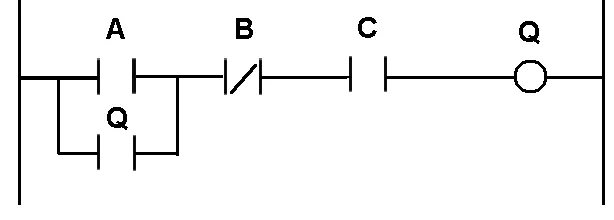

Considere o trecho de programa de um Controlador Lógico Programável (CLP) feito em LADDER apresentado na Figura 15:

FIGURA 15

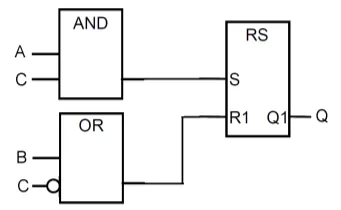

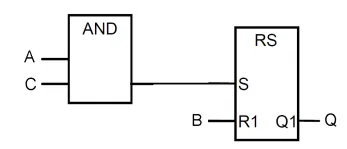

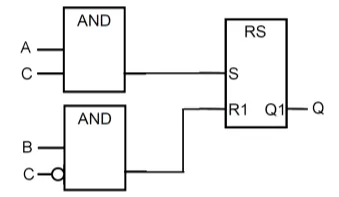

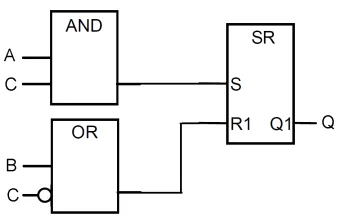

De acordo com a norma IEC-6113-1, o programa em Function Block Diagram (FBD) que fornecerá o mesmo resultado é:
