Questão
ID 1521372Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2021 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

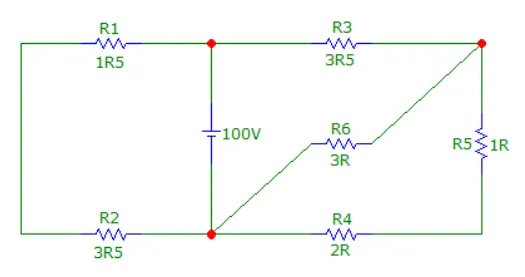

Para analisar os circuitos elétricos uma variedade de teoremas é estudada, destacando as Leis de Ohm e as Leis de Kirchhoff como fundamentais. Usando o método de análise de circuito que melhor o for, determine a resistência total do circuito, a corrente fornecida pela fonte, a tensão e potência elétrica dissipada pela carga destacada. Os valores corretos, respectivamente são:
