Questão
ID 1521366Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Análise em Regime Permanente
Ano: 2021 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
Na análise de circuitos CA em regime permanente é utilizada álgebra dos fasores, muitos dos teoremas e regras utilizados na análise de circuitos de corrente contínua podem ser empregados aqui (BOYLESTAD, 2009).

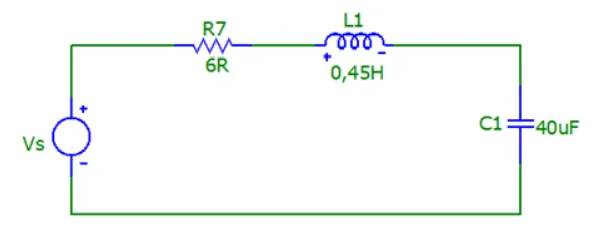

Considere o circuito a seguir, os valores dos componentes apresentados e Vs = 220∠0° V. Responda às questões seguintes.
Pode-se afirmar que:
I- O circuito terá uma impedância predominantemente indutiva com valor de Z=103,51∠86,68°.
II- Os valores das tensões no indutor e no capacitor são, respectivamente, 𝑉𝐿=359,66∠ 90° 𝑉 e 𝑉𝐶=140,5∠−90° 𝑉
III- A tensão sobre o resistor está em fase com corrente e o seu módulo é igual a 12,72 V.
IV- A potência ativa fornecida pelo circuito não chega a 30 W.
Está(ão) correta(s) a(s) afirmação(ões):
