Questão
ID 1521333Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2021 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
Um circuito decodificador binário/decimal possui a função de decodificar um número binário para decimal. Suas entradas são os bits A e B do código binário e suas saídas são 𝑆0, 𝑆1, 𝑆2 e 𝑆3 referentes aos números decimais de 0 a 3. Considere um código binário de dois bits em que o elemento mais significativo é representado por A e o elemento menos significativo é representado por B.

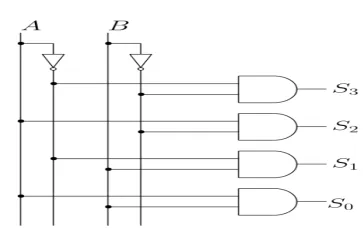

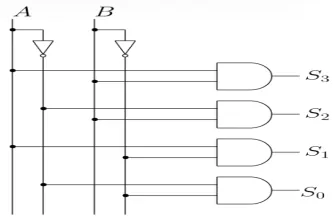

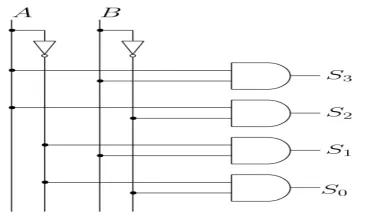

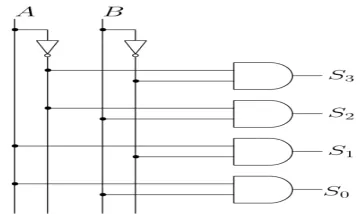

O circuito lógico que representa o circuito decodificador binário/decimal é:
