Questão
ID 1521329Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2021 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

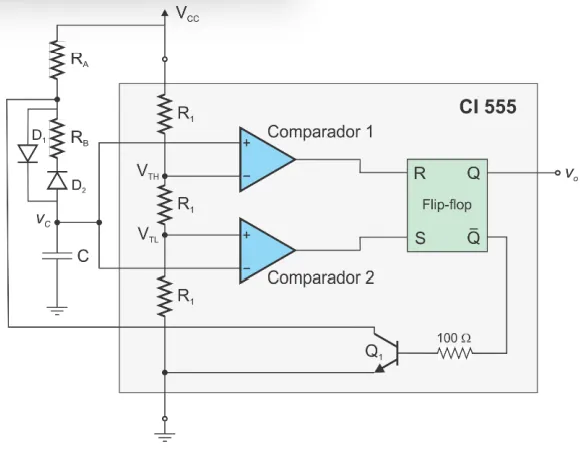

O temporizador 555 é reconhecidamente um dos circuitos integrados mais versáteis criados até hoje. A abaixo mostra um diagrama simplificado do CI conectado a elementos externos, de forma a funcionar em seu modo astável.

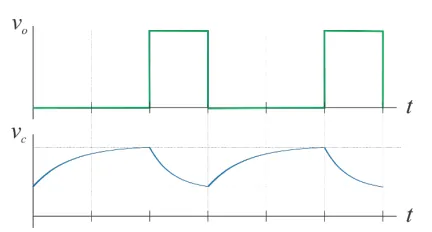

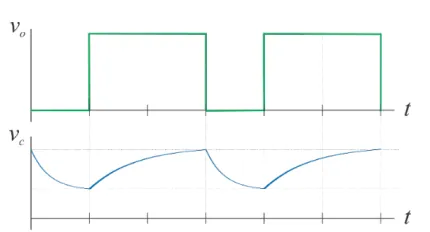

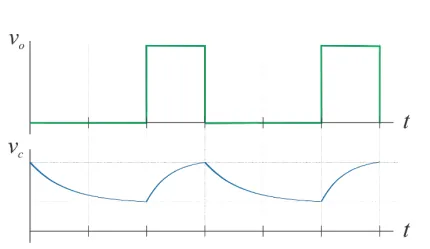

Assumindo que RB = 2RA, as tensões vo e vc estão corretamente representadas em:
