Questão 1516418

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1516418

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2017 Banca: IFCE (CEFET CE) - Instituto Federal do Ceará Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Ceará

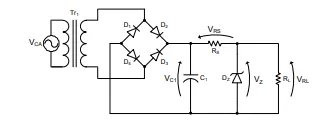

Com base no circuito a seguir, é correto afirmar-se que

Alternativa A:
se a resistência R_L diminuir, as correntes através do diodo zêner e do resistor R_S aumentam.
Alternativa B:
se a tensão sobre o capacitor V_C1aumentar, a tensão V_RS aumenta, mas a tensão V_RL não se altera.
Alternativa C:
a retificação empregada no circuito é de onda completa com derivação central.
Alternativa D:
se o resistor R_S for desconectado do circuito, a corrente através do diodo zêner será igual a zero
Alternativa E:
a função do capacitor C₁ é diminuir a ondulação de corrente do circuito.
