Questão
ID 1507265Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Ambiental do Estado de São Paulo

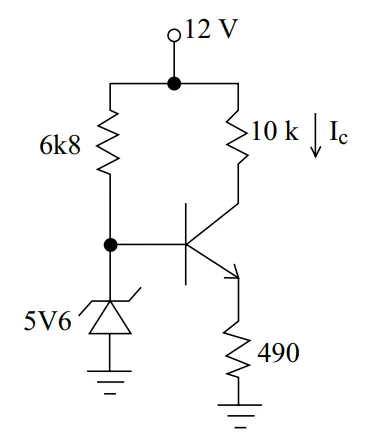

Para responder às questões de números 40 e 41, analise o circuito a seguir, baseado em um transistor de silício e um diodo zener ideal. Suponha que a tensão entre a base e o emissor do transistor seja 0,7 volts e o seu β seja igual a 100. Os valores dos resistores são fornecidos em ohms.
O valor da corrente Ic no coletor do transistor é, em mA,
