Questão
ID 1499891Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão Administrativa do DF

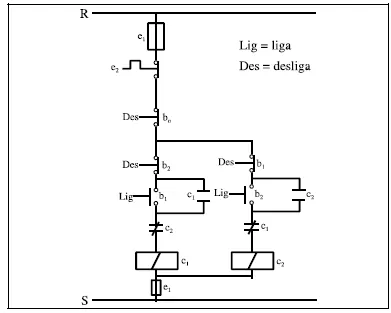

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.
Com base nessas informações, julgue os itens subseqüentes.
O dispositivo indicado por e1 tem, no circuito, a função de protegê-lo contra correntes de curto-circuito.
