Questão
ID 1499857Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão Administrativa do DF

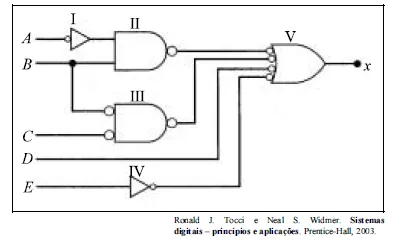

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.
Se a entrada E assumir o valor lógico 1, então, independentemente do valor lógico das demais entradas, o valor lógico da saída x será 0.
