Questão
ID 1499845Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão Administrativa do DF

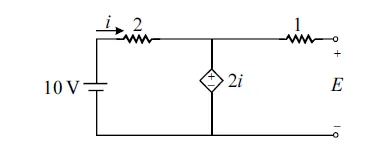

A figura acima mostra um circuito elétrico alimentado por fonte de tensão contínua. No circuito, há uma fonte de tensão que é controlada pela corrente da fonte de alimentação i. Considerando que os valores dos resistores sejam dados em ohms, julgue os seguintes itens.
A tensão E no circuito é igual a 5 V.
