Questão
ID 1499804Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão Administrativa do DF

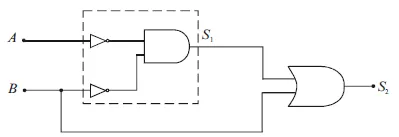

A figura acima ilustra um circuito lógico com duas variáveis de entrada e uma de saída. No que se refere ao funcionamento desse circuito lógico, julgue os próximos itens.
Os elementos do circuito dentro da região tracejada, incluindo-se suas conexões, são equivalentes a uma porta NOU (não-OU).
