Questão
ID 1497526Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Educação do Distrito Federal

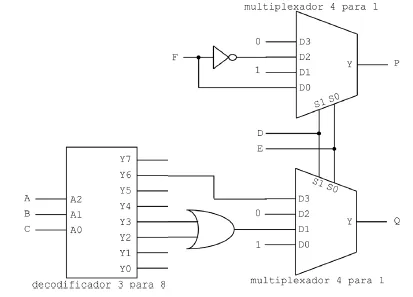

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.
