Questão 1496742

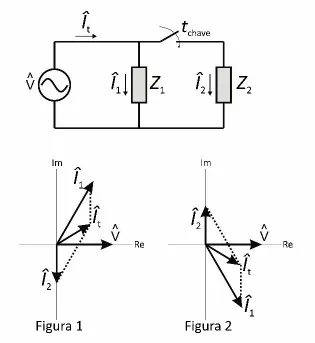

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z₁ e Z₂. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z₂.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

De acordo com a Figura 1, Z₁ é uma impedância predominantemente indutiva e o fator de potência final após a conexão de Z₂ é adiantado.
