Questão 1496729

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1496729

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal

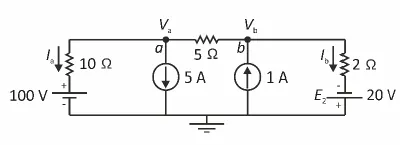

No circuito a seguir, deve-se aplicar o método das tensões de nó para calcular V_a e V_b em relação ao nó de referência.

Julgue os itens subsequentes com base no circuito apresentado.

No circuito apresentado, as fontes de corrente estão fornecendo potência, enquanto as fontes de tensão estão absorvendo potência.
