Questão 1496708

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1496708

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos

Ano: 2017 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal

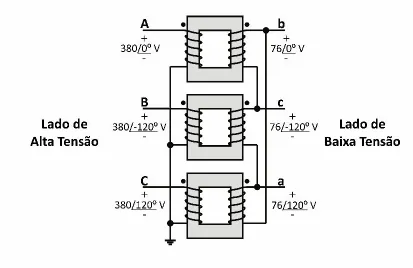

A figura a seguir ilustra um banco trifásico de transformadores operando em um sistema com sequência de fases CBA.

A partir do esquema apresentado, julgue os itens que se seguem.

A defasagem angular das grandezas elétricas do terminal de alta tensão em relação às medidas no terminal de baixa tensão é igual a -150º.
