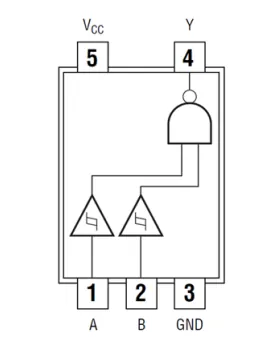

Com a contínua miniaturização dos circuitos eletrônicos, mesmo as famílias lógicas ganharam, nos anos mais recentes, dispositivos com baixo número de pinos. Um exemplo é o 1G132, cuja pinagem é mostrada na imagem a seguir.
Texas Instruments, Digital Logic – Pocket Data Book, 2007.
A partir da figura acima, julgue o item 76.
A relação lógica entre as entradas e a saída é dada por Y = A + B.
