Questão
ID 1493023Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal
Texas Instruments. Switching regulator fundamentals — Application Report, 2019.---------------------------------------------

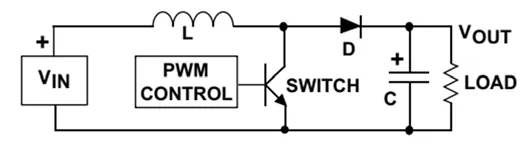

A figura acima refere-se a uma estrutura básica de conversor DC/DC, sendo VIN > 0 a tensão de entrada, VOUT a tensão de saída sobre a carga (item LOAD, na figura) e PWM CONTROL o circuito que gera um sinal modulado em largura de pulso (PWM, do inglês) para ativar a chave (item SWITCH, na figura). Considerando essa figura, julgue os itens de 95 a 97.
Apesar de o circuito mostrar como chave um transistor NPN, podem ser usados, em seu lugar, um SCR ou um TRIAC.
