Questão
ID 1493020Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2022 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal
Texas Instruments. Switching regulator fundamentals — Application Report, 2019.---------------------------------------------

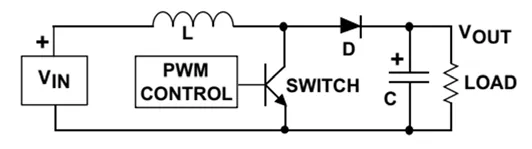

A figura acima refere-se a uma estrutura básica de conversor DC/DC, sendo VIN > 0 a tensão de entrada, VOUT a tensão de saída sobre a carga (item LOAD, na figura) e PWM CONTROL o circuito que gera um sinal modulado em largura de pulso (PWM, do inglês) para ativar a chave (item SWITCH, na figura). Considerando essa figura, julgue os itens de 95 a 97.
No período do ciclo PWM em que a chave está aberta, o diodo D tem como função permitir a passagem de corrente do indutor L para carregar o capacitor C.
