Questão
ID 1492408Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
RAZAVI, Behzad. Fundamentos de microeletrônica. Rio de Janeiro: LTC, 2010.

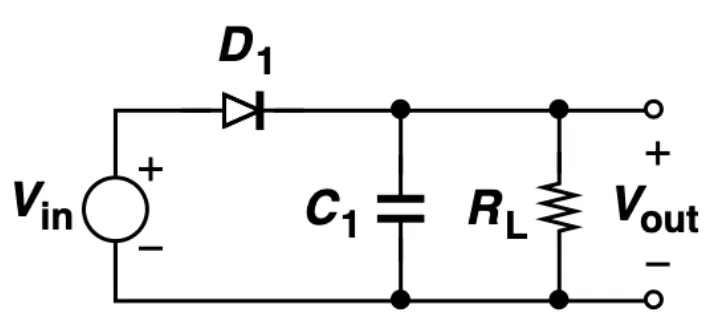

Essa figura mostra o esquema conceitual de uma fonte de alimentação linear. Considere que o diodo apresenta queda de tensão de 0,7 V e que a tensão de entrada Vin é uma onda senoidal com 12 V de amplitude.
Considerando as informações apresentadas, julgue (C ou E) os itens a seguir.
A saída Vout apresenta uma componente periódica que é diretamente proporcional à corrente demandada pela carga RL e inversamente proporcional ao valor do capacitor C1.
