Questão
ID 1492389Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
Acervo pessoal.

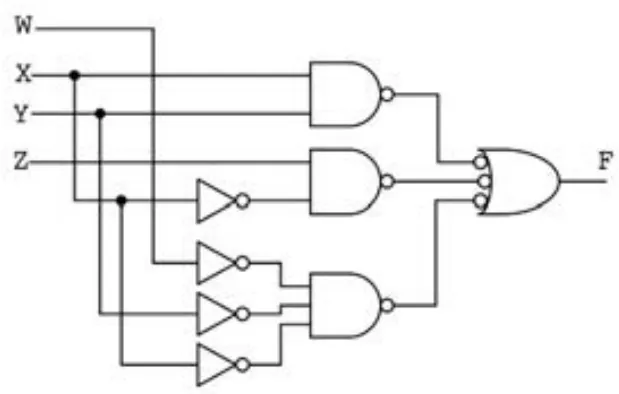

Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
A função lógica F = X.Y + X’.Z + W’.X’.Y’ representa a função implementada pelo circuito.
