Questão
ID 1492373Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
Acervo pessoal.

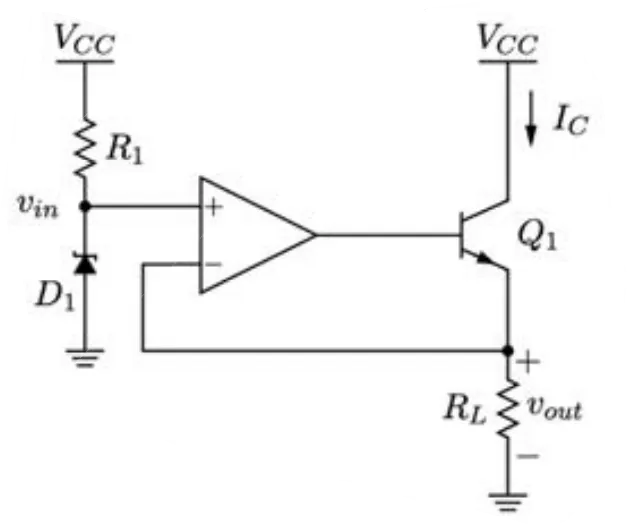

Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
O transistor bipolar Q1 multiplica a corrente de saída do amplificador operacional para a carga R1 em aproximadamente 51 vezes.
