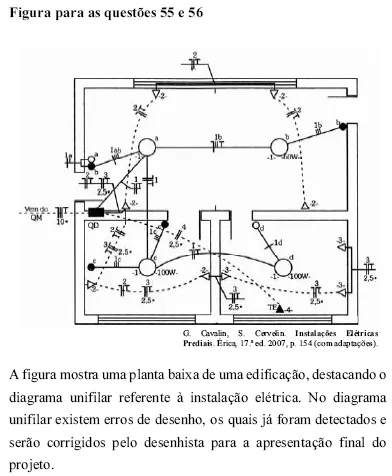

Assinale a opção incorreta com relação às informações contidas no diagrama unifilar da instalação elétrica.

Alternativa A:
A alimentação da instalação, proveniente do quadro de medição (QM), é feita em três fases.
Alternativa B:
O esquema unifilar de todas as tomadas do circuito 2 está incorreto, porque falta indicar a seção dos condutores. Os circuitos de tomada devem ter seção de, pelo menos, 2,5 mm² .
Alternativa C:
Entre o interruptor "d" e o seu respectivo ponto de luz comandado, não há indicação do fio de retorno.
Alternativa D:
O circuito que alimenta a tomada TE 4 (localizada na parte inferior da planta) não tem o fio de proteção.
Alternativa E:
Não há identificação de condutor fase na fiação interligando os interruptores "c" e o respectivo ponto de luz comandado.
