Questão
ID 1478029Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro de Tecnologia da Informação Renato Archer
Em relação a circuitos integrados em larga escala de fabricação (VLSI), julgue os itens que se seguem.

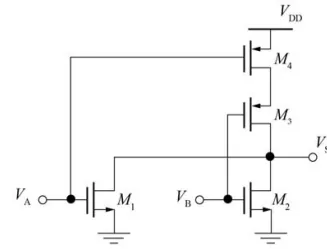

O diagrama a seguir ilustra uma configuração compatível com uma porta lógica NOR CMOS, com as entradas representadas por VA e VB a saída, pela tensão VS.
