Questão
ID 1478006Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro de Tecnologia da Informação Renato Archer

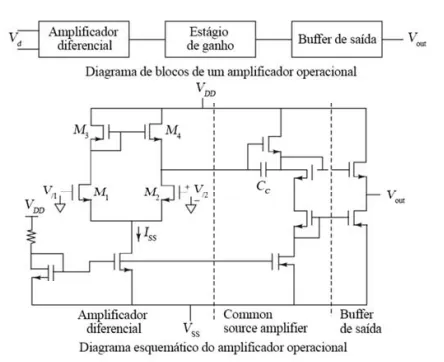

A partir dos diagramas de blocos e esquemático de um amplificador operacional, apresentados anteriormente, julgue os próximos itens.
No processo de design de um amplificador operacional CMOS, a seleção do tamanho dos dispositivos MOSFET e das correntes de polarização tem influência direta em parâmetros tais como ganho, CMRR, dissipação de potência, ruído e taxa de variação (slew rate). Esse processo é iterativo e requer ajustes baseados em simulações, em que aumentar o tamanho dos MOSFETs (aumentando W) com uma menor V \(_{GS}\) (tensão entre porta e fonte) pode melhorar o emparelhamento, aumentar o ganho e reduzir o ruído, porém, podendo resultar em uma área de layout maior e potencialmente em menor velocidade de operação.
