Questão
ID 1477781Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro de Tecnologia da Informação Renato Archer

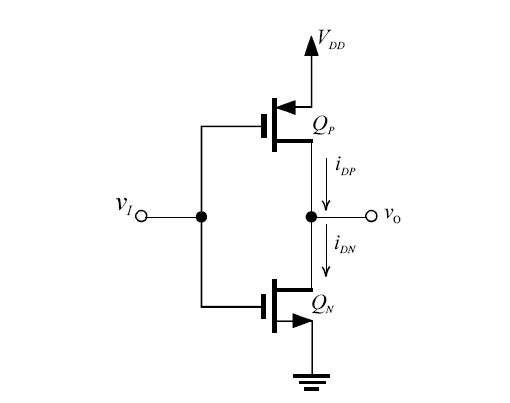

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (
pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.Considerando o circuito da figura com a entrada no estado lógico alto, o transistor QP pode ser representado por um circuito aberto e o transistor QN , por uma resistência equivalente.
