Questão
ID 1476146Disciplina: Engenharia Mecatrônica
Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Pesquisas Espaciais

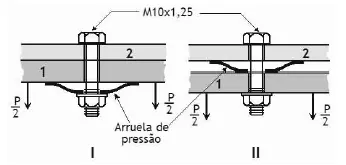

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga Fi e, posteriormente, uma carga externa P foi aplicada à junção. Considere que Fa represente a carga na arruela; Fp , a carga no parafuso; e Fm , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.
Em qualquer uma das configurações, Fi = Fa .
