Questão 1476021

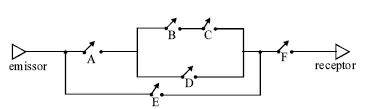

Um sinal de comunicação, para chegar ao receptor, percorre determinado trajeto, entre os vários possíveis. As rotas podem ser simuladas por meio de um circuito com chaves de dois estados, como mostra a figura seguinte. A comunicação por uma chave somente é possível quando esta se encontra na posição fechada.

Considerando que o estado de cada chave é variável lógica, a função lógica que indica o estado do sistema de transmissão relativo a todas as opções de trajetos, o qual permitirá, ou não, a comunicação entre emissor e receptor, é representada por
