Questão
ID 1475541Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia
A imagem a seguir contextualiza às questões 39 e 40. Leia-as atentamente.

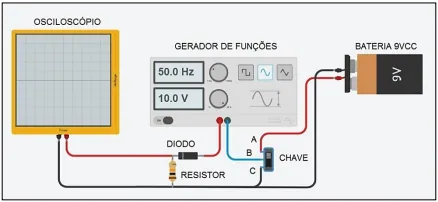

“O circuito foi montado em uma bancada de uma oficina de manutenção, onde um gerador de sinais, ligado na opção de onda senoidal, gerando valor de tensão de pico a pico (Vpp = 10 V) junto com uma bateria de 9 V de corrente contínua alimentam um circuito composto de um diodo retificador de silício de uso comum, um resistor de 10 KOhms e uma chave comutadora de três terminais (A, B e C), cujas saídas do circuito (terminais do resistor) são ligadas em um osciloscópio.”
A equação que representa a função da tensão v(t) – total aproximada – que alimenta o circuito formado pelo resistor e diodo retificador, quando a chave do circuito estiver na posição A-B, é:
