Questão
ID 1475514Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia
As informações contextualizam as questões 31 e 32. Leia-as atentamente.

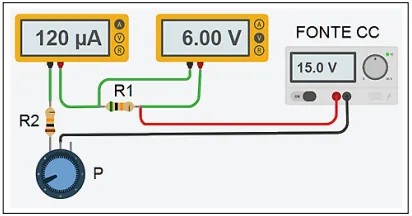

“A imagem representa um circuito alimentado por uma fonte de tensão / corrente contínua, em que dois resistores estão conectados a um potenciômetro P; sendo R1 de valor não informado; e, R2 de 10 KΩ.”
Os valores da resistência R1 e da resistência ajustada em P são, respectivamente:
