Questão 1474784

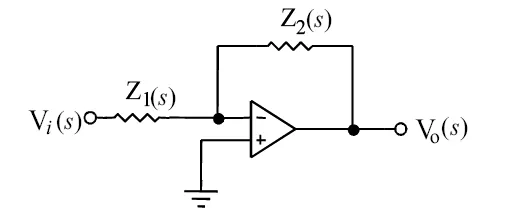

O slew-rate (SR) de um amplificador operacional é definido como a taxa máxima de variação de seu sinal de saída para que não ocorra distorção não-linear. Assim, se um determinado sinal de saída demandar uma taxa máxima de variação superior ao valor SR, esse sinal será distorcido e o amplificador operacional não funcionará satisfatoriamente. Com relação ao circuito ilustrado acima, em que o amplificador operacional possui SR = 15 V/ :s, julgue os itens seguintes.

Acoplando-se o sinal v _i (t) = 25cos(4 × 10 ⁶ t + 150 o ) [mV] à entrada do circuito, e substituindo-se Z ₁ (s) e Z ₂ (s) por 100 µ e R ₂ , respectivamente, o valor máximo de R 2 para que o sinal de saída v _o (t) não seja distorcido pelo efeito slew-rate é R _2max = 5 k
