Questão
ID 1474689Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

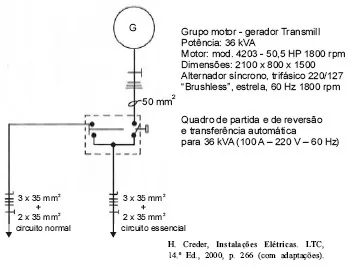

A figura acima mostra um grupo motor-gerador utilizado em um esquema de circuito de segurança. No esquema, existe um circuito normal, atendido pela concessionária de energia elétrica, e um circuito essencial, que é suprido somente pelo grupo motorgerador, caso o atendimento da concessionária de energia elétrica seja interrompido de alguma forma. Considerando essas informações, julgue os itens que se seguem.
Do gerador ao quadro de partida e de reversão, a alimentação é realizada com três condutores fases, havendo também no mesmo meio de passagem dos cabos um condutor neutro que desempenha a mesma função de terra.
