Questão 1474686

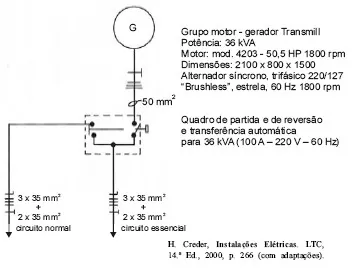

A figura acima mostra um grupo motor-gerador utilizado em um esquema de circuito de segurança. No esquema, existe um circuito normal, atendido pela concessionária de energia elétrica, e um circuito essencial, que é suprido somente pelo grupo motorgerador, caso o atendimento da concessionária de energia elétrica seja interrompido de alguma forma. Considerando essas informações, julgue os itens que se seguem.

O quadro de partida e de reversão no circuito permite que a alimentação dos circuitos essenciais seja atendida imediatamente, após falta de energia elétrica suprida pelo circuito normal, respeitando o retorno natural a fim de que seja efetuada a reversão.
