Questão
ID 1474640Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

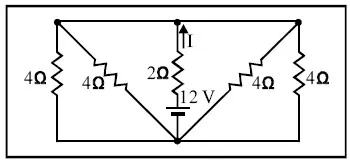

Considere o circuito elétrico linear mostrado na figura abaixo.
Com base nos dados desse circuito elétrico, julgue os itens a seguir.
Suponha que o resistor de 2 Ω que está conectado em série com a fonte de tensão apresente defeito e fique em curtocircuito. Nessa situação, a fonte de tensão não gera energia.
