Questão 1474635

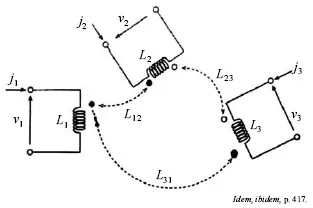

Considere que, na figura abaixo, o circuito elétrico seja linear, tendo indutâncias próprias e mútuas definidas da seguinte forma: L₁ , L₂ e L₃ são próprias e L₁₂ , L₁₃ e L₂₃ são mútuas entre enrolamentos. As grandezas j₁ , j₂ e j₃ são correntes injetadas nos nós e v₁ , v₂ e v₃ são tensões.

Considerando que uma indutância mútua pode ser negativa ou positiva, dependendo das polaridades indicadas e das convenções adotadas no circuito (por exemplo, fluxo aditivo ocorre quando ambas as correntes entram ou saem no sinal de polaridade), julgue os itens subseqüentes.

Nesse circuito, L ₁₂ é positivo, enquanto L ₂₃ é negativo.
