Questão
ID 1466094Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2023 Banca: Instituto Consulplan Órgão: Secretaria de Estado de Gestão e Recursos Humanos do Espírito Santo

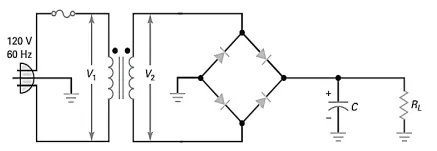

Analise o circuito e as afirmativas a seguir:
I. Se o capacitor de filtro abrir, a tensão CC na carga RL será mais alta do que o capacitor em correto funcionamento.
II. Se um dos diodos abrir, a tensão CC na carga RL será mais baixa, pois se torna um retificador de onda completa.
III. Se o capacitor apresentar fuga, a tensão CC na carga RL será mais baixa.
IV. Se o capacitor abrir, ter-se-á uma ondulação na carga com frequência de 120 Hz.
Está correto o que se afirma apenas em
