Questão
ID 1460218Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Estadual de Meio Ambiente

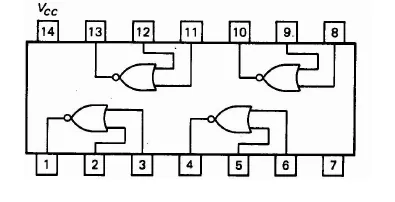

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.
Se o pino 2 for conectado ao nível lógico fixo igual a 0, então a porta irá funcionar como uma porta inversora com entrada no pino 3 e saída no pino 1.
