Questão
ID 1460216Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Estadual de Meio Ambiente

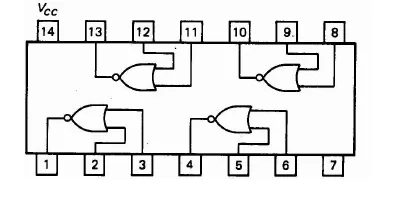

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.
Considere que tensões de nível lógico 1 e 0 sejam conectadas, respectivamente, aos pinos 2 e 3. Considere também que os pinos 1 e 3 sejam conectados aos pinos 5 e 6, respectivamente. Nesse caso, a tensão no pino 4 é uma tensão correspondente ao nível lógico 1.
