Questão
ID 1458297Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2008 Banca: MOVENS - Instituto Órgão: Secretaria de Estado de Desenvolvimento, Ciência e Tecnologia do Pará

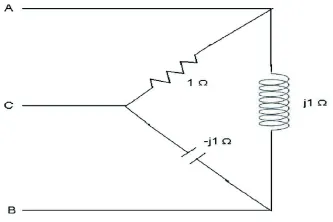

A figura abaixo apresenta uma carga trifásica desequilibrada ligada em triângulo, alimentada por uma rede com tensão trifásica equilibrada e simétrica.
Considerando que a tensão eficaz de linha da rede elétrica de suprimento à carga é igual a 100V, julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.
I - As correntes de fase na carga têm mesma intensidade.
II - O consumo de potência ativa total da carga é igual a 30kW.
II- No total, a carga consome 20kVAr de potência reativa.
IV- A corrente eficaz de linha na fase A, que é proveniente da rede elétrica, é igual a 1004.
V - Mantida a mesma tensão de alimentação da carga em triângulo, caso a carga fosse convertida para estrela, a corrente de linha nessa nova ligação permaneceria inalterada em relação à corrente de linha da ligação em triângulo.
A seqüência correta é:
