Questão
ID 1458262Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2008 Banca: MOVENS - Instituto Órgão: Secretaria de Estado de Desenvolvimento, Ciência e Tecnologia do Pará

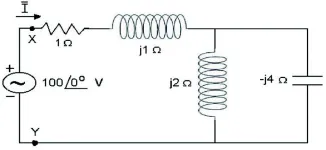

Na figura abaixo, o circuito elétrico opera em regime permanente, sendo alimentado por uma fonte cuja tensão eficaz é igual a 100V.
Em relação a esse circuito e considerando que j= \(\sqrt{-1}\) , julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.
I - A corrente eficaz fluindo pela fonte de tensão é igual a 304.
II - A impedância equivalente vista dos terminais X e Y da fonte é igual a 1 + j5Ω.
II- A potência ativa, que é fornecida pela fonte aos elementos passivos de circuito, é igual a 650W.
IV- A rede elétrica equivalente, formada pelo resistor, os dois indutores e o capacitor apresentam fator de potência indutivo.
A seqüência correta é:
