Questão 1451908

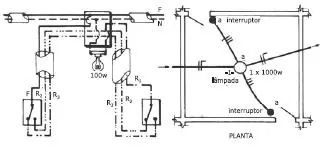

O esquema apresentado na fi gura abaixo representa trecho constitutivo de um circuito de iluminação e pode ser designado como "subcircuitos" ou circuitos parciais. O condutor neutro é sempre ligado ao receptáculo da lâmpada. O condutor fase alimenta o interruptor. O condutor de retorno liga o interruptor ao receptáculo da lâmpada.

F – fi o fase

N – fi o neutro

R1, R2, R3 – resistências

Com base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.
